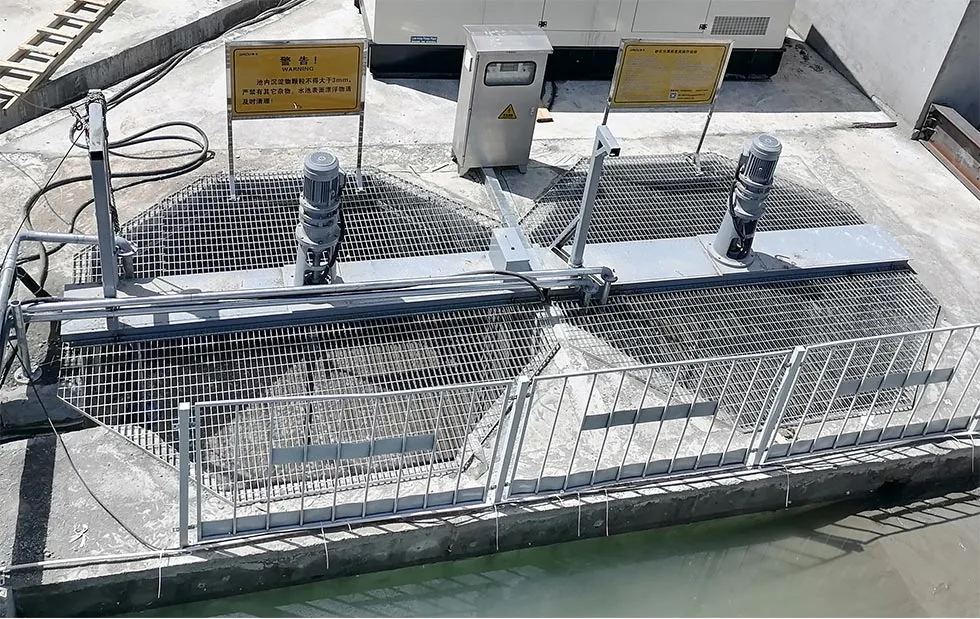

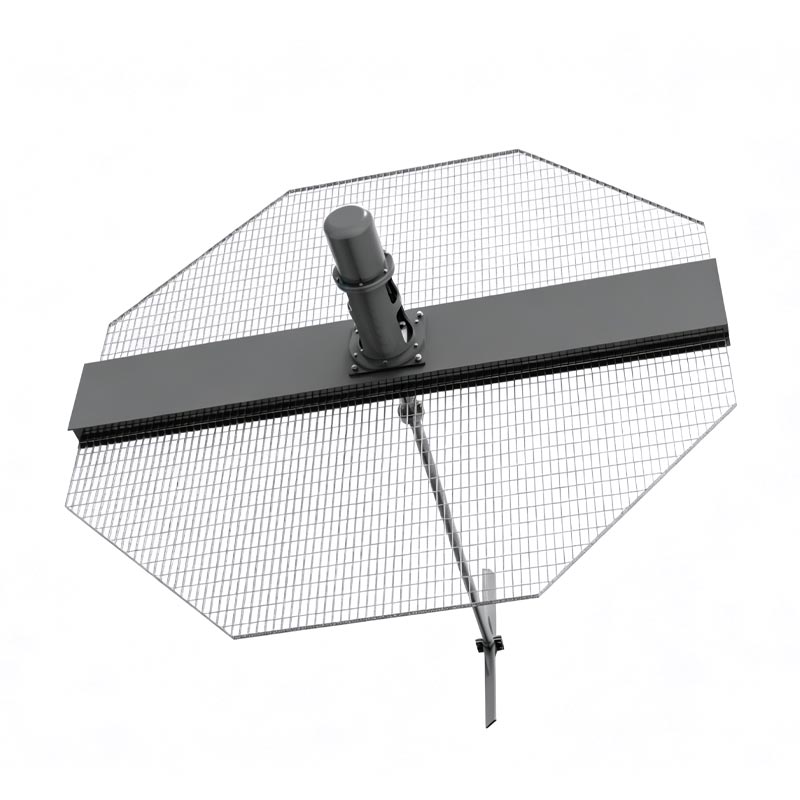

Máy khuấy trộn bể chứa nước thải in và nhuộm

SINOU là nhà sản xuất giàu kinh nghiệm tập trung vào thiết bị xử lý nước thải bảo vệ môi trường dệt may, cung cấp Máy khuấy trộn bể chứa nước thải in và nhuộm được thiết kế riêng để in, nhuộm và hoàn thiện dệt trên toàn cầu các nhà máy.

Được phát triển nhằm vào các điểm yếu cốt lõi của nước thải in ấn: nhiều sợi ngắn cotton/polyester, pH thay đổi (4~12), bùn thuốc nhuộm có nồng độ cao và dễ ăn mòn cuộn dây thiết bị.

Được trang bị chất chống xơ cánh quạt cong cuộn dây, phốt cơ khí cacbua silic kép và hệ thống truyền động biến tần tùy chọn, của chúng tôi máy khuấy thực hiện sự pha trộn đồng nhất của chất khử màu, chất keo tụ và nước thải thuốc nhuộm thô, tránh đáy bể lớp vỏ bùn và tối ưu hóa hiệu quả xử lý sinh hóa.

Chúng tôi tùy chỉnh vật liệu trục, kích thước cánh quạt, chống ăn mòn phân loại và hình thức lắp đặt theo thành phần nước thải thực tế để giải quyết vấn đề in và nhuộm đa dạng vấn đề xử lý nước thải.

Chi tiết sản phẩm

1. Cánh quạt cong chống cuộn dây độc quyền

(1) Áp dụng lưỡi cong có khoảng cách hợp lý dành riêng cho sợi xơ dệt; thiết kế khe hở vòng cung đặc biệt tránh cuộn dây sợi bông, polyester, len ngắn thường gặp trong nước thải in ấn.

(2) Ba loại vật liệu tùy chọn: thép không gỉ SUS304, thép không gỉ chịu axit cao SUS316L, tự nhiên hợp kim lót cao su cho nước thải thuốc nhuộm có hàm lượng clorua cao; cạnh lưỡi dày 3–5mm để chống cọ rửa liên tục các hạt sắc tố và dư lượng thuốc nhuộm.

(3) Tối ưu hóa thông qua mô phỏng chất lỏng CFD để tạo thành dòng tuần hoàn ba chiều xoắn ốc, tốc độ dòng chảy lớn hơn với chi phí thấp hơn khả năng chống quay, phù hợp với nồng độ bùn thay đổi của hệ thống thoát nước in không liên tục.

2. Tích hợp trục khuấy chống ăn mòn rèn

(1) Xử lý rèn toàn bộ một bước, không có đường hàn trên thân trục để tránh ăn mòn vết nứt dưới sự xen kẽ môi trường thuốc nhuộm axit-kiềm PH(4~12).

(2) Trục rắn SUS316L là tùy chọn tiêu chuẩn cho hầu hết các nhà máy in; trục Hastelloy tùy chỉnh có sẵn cho nước thải thuốc nhuộm hoạt tính có chứa muối clorua cao.

(3) Đánh bóng gương chính xác trên bề mặt bên ngoài, giảm độ bám dính của sắc tố và mài mòn ma sát từ hạt lơ lửng các hạt rắn, kéo dài đáng kể tuổi thọ khi ngâm lâu dài.

3. Lắp ráp con dấu cơ khí silicon cacbua đôi

(1) Cấu trúc niêm phong kép bằng hợp kim cứng silicon cacbua hai đầu, khác với con dấu cao su đơn thông thường máy khuấy; chống ăn mòn các chất trợ in, chất hoạt động bề mặt và hạt mịn sắc tố.

(2) Vòng phụ thứ cấp bằng cao su flo thay vì cao su nitrile thông thường, tránh hư hỏng do lão hóa một cách hiệu quả ăn mòn rượu nhuộm kiềm mạnh.

(3) Tách thiết kế niêm phong có thể tháo rời, thực hiện thay thế một mảnh tại chỗ mà không cần tháo toàn bộ trục và cánh quạt, tiết kiệm chi phí nhân công bảo trì cho xưởng in.

4. Bộ giảm tiếng ồn thấp kín

(1) Hộp giảm tốc ngâm trong dầu kín hoàn toàn, chống bụi và chống ăn mòn hơi thuốc nhuộm, bánh răng bên trong được làm nguội thép hợp kim cho công suất mô-men xoắn cao khi khuấy bùn thuốc nhuộm đậm đặc có độ nhớt cao.

(2) Buồng chứa dầu độc lập có gioăng chống rò rỉ, ngăn hơi nước thải xâm nhập vào bôi trơn dầu gây rỉ sét và mài mòn bất thường.

(3) Bố cục nhỏ gọn, tiết kiệm không gian lắp đặt cho việc tái thiết bể bơi nhà máy in cũ với không gian cạnh hẹp.

5. Động cơ ngoài trời tùy chỉnh cấp IP55/IP68

(1) Động cơ hiệu suất cao IE3 tiêu chuẩn, mô hình tiết kiệm năng lượng nam châm vĩnh cửu IE4 tùy chọn để giảm lượng carbon nâng cấp khu công nghiệp nhuộm quy mô lớn; lớp cách nhiệt F để thích ứng với nhà xưởng ẩm ướt ở nhiệt độ cao môi trường.

(2) Vỏ động cơ kín hai lớp có lớp phủ chống ăn mòn ở bề mặt bên ngoài; cổng nối dây được trang bị phích cắm cao su chống nước và chống sương mù, động cơ EX chống cháy nổ tùy chọn cho xưởng in có chất dễ bay hơi khí thải thuốc nhuộm hữu cơ.

(3) Cấu trúc tản nhiệt độc lập để tránh quá nhiệt khi quá tải đột ngột do dòng bùn tập trung tràn vào trong ca giặt vải tập trung.

6. Giá đỡ lắp đặt có thể điều chỉnh đa kiểu

(1) Ba khung lắp tùy chọn: giá treo tường bên, giá đỡ cố định dọc phía trên, hướng dẫn nâng chìm khung ray, bể điều chỉnh hình chữ nhật thích ứng tự do, bể bùn kín tròn của nhà máy in khác nhau bố cục.

(2) Đế khung làm bằng thép carbon với lớp phủ chống ăn mòn epoxy chịu lực cao hoặc toàn bộ bằng thép không gỉ, thiết kế lỗ bu lông có thể điều chỉnh để tinh chỉnh độ sâu ngâm của cánh quạt theo sự dao động mực nước theo thời gian thực của nước thải nhuộm.

Giá đỡ loại nâng có thể nâng toàn bộ phần ướt ra khỏi nước mà không cần xả nước hồ bơi, thuận tiện cho việc sử dụng thường xuyên làm sạch sợi và kiểm tra thành phần.

Thông số kỹ thuật

Câu hỏi thường gặp

1.Q: Máy khuấy này có thể hoạt động trong nước thải thuốc nhuộm có tính axit và kiềm mạnh với PH 4–12 không?

● Đáp: Có. Chọn trục SUS316L + cấu hình con dấu fluororubber; phiên bản lót cao su có sẵn với giá cực cao nước thải clorua để tránh thiệt hại ăn mòn.

2.Q: Cánh quạt cong có thực sự chống cuộn dây cho sợi ngắn cotton và polyester không?

● A: Lưỡi cong có khe hở được phát triển đặc biệt giúp giảm đáng kể việc quấn sợi. So với máy trộn lưỡi thẳng, tần suất làm sạch giảm hơn 70% tại các nhà máy in.

3.Q: Tôi có thể lắp đặt máy trên các bể chứa nước thải cũ hiện có mà không cần sửa đổi dân dụng không?

● A: Giá treo tường bên hông không cần chuyển đổi nền móng bằng bê tông, lý tưởng cho nhà máy in cũ dự án cải tạo với không gian hạn chế.

4.Q: Điều gì sẽ xảy ra nếu nồng độ bùn thải đột ngột tăng đột biến trong quá trình sản xuất tập trung?

● A: Bộ chuyển đổi tần số VFD tùy chọn điều chỉnh tốc độ linh hoạt để tránh tình trạng quá tải động cơ; chúng tôi cũng định cấu hình tình trạng quá tải bảo vệ tự động bên trong tủ điều khiển.

5.Q: Tuổi thọ của phốt cơ khí trong nước thải thuốc nhuộm là bao lâu?

● A: Cacbua silic kép + đệm cao su fluororubber thường kéo dài 8–12 tháng trong điều kiện làm việc bình thường, nhiều dài hơn con dấu cao su thông thường.

6.Q: Mô hình này có hỗ trợ lắp đặt ngoài trời ở các sân nhà máy có mưa không?

● A: Động cơ IP55 tiêu chuẩn, cấu trúc kín hoàn toàn IP68 tùy chọn để thích ứng với môi trường ngoài trời ẩm ướt và mưa gió.

7.Q: Thiết bị có thể hợp tác với máy định lượng chất khử màu và máy ép lọc không?

● A: Kết hợp hoàn hảo với hệ thống định lượng tự động và máy ép bùn để tạo thành nước thải in ấn hoàn chỉnh dòng chảy điều trị.

8.Q: Thời hạn bảo hành của Máy trộn thùng chứa nước thải in và nhuộm là bao lâu?

● A: Bảo hành toàn bộ máy một năm; phụ tùng thay thế bị hư hỏng không nhân tạo có thể được thay thế miễn phí trong vòng thời hạn bảo hành.

Những lưu ý khi sử dụng máy khuấy trộn bể chứa nước thải in và nhuộm

1. Kiểm tra trước khi vận hành trước khi khởi động

(1) Kiểm tra mức chất lỏng một cách nghiêm ngặt: Cánh quạt của Máy khuấy trộn bể chứa nước thải in và nhuộm phải đầy đủ ngập nước thải ít nhất 200mm; chạy khô không đủ chất lỏng sẽ nhanh chóng làm hỏng cacbua silic kép con dấu cơ khí.

(2) Làm sạch đồ lặt vặt nổi: Loại bỏ sợi xơ bông nổi trên bề mặt, vải vụn còn sót lại và thuốc nhuộm lớn chặn xung quanh khu vực cánh quạt, tránh kẹt lưỡi dao sau khi khởi động.

(3) Kiểm tra mạch: Xác nhận hệ thống dây điện của tủ điều khiển còn nguyên vẹn, không có đầu nối nào bị lỏng do xưởng in gây ra rung động; kiểm tra cài đặt tham số VFD phù hợp với tình trạng bùn tại chỗ.

2. Quản lý khởi động và vận hành

(1) Trước tiên, áp dụng khởi động tốc độ thấp cho loại chuyển đổi tần số Máy khuấy trộn bể chứa nước thải in và nhuộm, tăng dần tốc độ quay định mức để tránh tình trạng quá tải tức thời do bùn nén ở đáy bể.

(2) Tiếp tục chạy liên tục trong quá trình sản xuất in tập trung tại nhà máy; tránh dừng khởi động không liên tục thường xuyên, khởi động thường xuyên dễ gây ra hiện tượng động cơ quá nóng và biến dạng mỏi trục.

(3) Quan sát trạng thái vận hành thường xuyên: Theo dõi nhiệt độ động cơ, độ rung của thiết bị và rò rỉ vòng đệm; dừng lại hoạt động ngay lập tức khi xuất hiện tiếng ồn bất thường hoặc chất lỏng nhỏ giọt từ bộ phận bịt kín.

(4)Điều chỉnh tốc độ quay hợp lý theo chất lượng nước theo thời gian thực: Tăng tốc độ khi nước thải xơ & nồng độ bùn tăng cao; giảm tốc độ không tải trong thời gian không sản xuất có mức thoát nước thấp để tiết kiệm điện năng tiêu thụ.

3. Kiểm soát môi trường trung bình và hóa học

(1) Tránh sự biến động PH đột ngột của bể nước thải; thêm trực tiếp nguyên liệu axit/kiềm đậm đặc gần vị trí lắp đặt bị cấm để ngăn chặn cục bộ ăn mòn hóa học mạnh trên các bộ phận ngập nước.

(2) Khi làm sạch bể bằng chất tẩy rửa oxy hóa mạnh, rút ngắn thời gian vận hành liên tục của thiết bị, chất lỏng có tính oxy hóa cao sẽ đẩy nhanh quá trình lão hóa của các bộ phận làm kín bằng cao su fluororubber.

4. Bảo trì định kỳ hàng ngày và định kỳ

(1) Thói quen hàng ngày: Làm sạch vết thương sợi còn sót lại trên bề mặt cánh quạt cong cứ sau 7 ~ 10 ngày, ngăn chặn sự dày lên của sợi ảnh hưởng đến hiệu quả trộn và tăng tải.

(2) Kiểm tra hàng tháng: Kiểm tra độ kín của bu lông khung lắp và kết nối trục; kiểm tra xem vị trí con dấu có dấu vết rò rỉ thuốc nhuộm.

(3) Bảo trì nửa năm: Thay thế vòng đệm phụ bằng cao su fluororubber đã cũ; đánh bóng các vết xước nhỏ khi khuấy trục do các hạt sắc tố gây ra để bảo vệ lớp chống ăn mòn trục chính.

(4) Tắt máy trong thời gian dài (trên 15 ngày): Nhấc các bộ phận ngập nước ra khỏi nước bằng giá nâng, bánh công tác xả nước và trục bằng nước sạch trung tính để rửa trôi thuốc nhuộm và bột màu còn sót lại, bảo quản sau khi phơi khô trong không khí để tránh khô ăn mòn hóa học.

5. Nhắc nhở điều kiện làm việc đặc biệt

(1) Đối với Máy trộn bể chứa nước thải in và nhuộm ngoài trời được lắp đặt ngoài trời: Thực hiện bảo vệ chống mưa cho tủ điều khiển trong những ngày mưa lớn, ngăn nước mưa thấm vào dẫn đến chập mạch các bộ phận điện.

(2) Thiết bị tùy chỉnh chống cháy nổ được sử dụng trong các xưởng có khí thuốc nhuộm dễ bay hơi: Nghiêm cấm tháo dỡ động cơ vỏ trong môi trường khí dễ cháy.

Vào mùa đông nhiệt độ thấp: Làm nóng trước thiết bị chạy không tải tốc độ thấp trong 3 ~ 5 phút trước khi vận hành chính thức để thích ứng với sự tăng độ nhớt của bùn nhuộm lạnh.

So sánh sản phẩm với đối thủ cạnh tranh

Quy trình sản xuất và tùy chỉnh

Bước 1: Thu thập dữ liệu tại chỗ và xác nhận sơ đồ kỹ thuật

Các kỹ sư thu thập các thông số cốt lõi tại chỗ bao gồm giá trị pH nước thải, hàm lượng chất xơ, kích thước bể, không gian lắp đặt và yêu cầu chống ăn mòn của nhà máy in và nhuộm.

Kết hợp chất xơ cao độc đáo, điều kiện làm việc axit-kiềm xen kẽ của nước thải in để thiết kế cấu trúc mục tiêu và hoàn thiện tùy chỉnh trích dẫn.

Xác nhận loại cánh quạt, vật liệu trục (304/316L/lớp lót cao su), cấp độ bảo vệ động cơ và mẫu lắp đặt với khách hàng trước khi ký đơn hàng.

Bước 2: Mô phỏng dòng CFD và thiết kế bản vẽ tối ưu

Nhóm R&D áp dụng phần mềm mô phỏng chất lỏng CFD để tối ưu hóa radian hồ quang của cánh quạt và trục cong chống cuộn dây đường kính, điều chỉnh kích thước khe hở lưỡi dựa trên sợi thực tế tập trung, ban hành bản vẽ sản xuất hoàn thiện sau khi kiểm tra kỹ thuật.

Bước 3: Mua nguyên liệu thô và kiểm tra đầu vào

Mua trống thép không gỉ tùy chỉnh, thành phần con dấu cacbua silic, động cơ và hợp kim hiệu suất cao IE3/IE4 bộ phận giảm tốc cho Máy trộn thùng chứa nước thải in và nhuộm. Tất cả các nguyên liệu chìm đều vượt qua axit-bazơ ngâm kiểm tra chống ăn mòn và kiểm tra kích thước trước khi nhập kho, loại bỏ kho nguyên liệu không đủ tiêu chuẩn để tránh sau này sự cố ăn mòn.

Bước 4: Gia công chính xác CNC & xử lý bề mặt chống ăn mòn

1. Trục chính sử dụng phương pháp rèn tích hợp + tiện hoàn thiện CNC và đánh bóng gương để loại bỏ vết nứt hàn ẩn nguy hiểm;

2. Cánh quạt và phụ kiện bằng thép không gỉ trải qua quá trình xử lý thụ động tẩy rửa; thông qua các bộ phận loại lót cao su xử lý chống ăn mòn lưu hóa ở nhiệt độ cao đối với nước thải thuốc nhuộm ăn mòn mạnh;

3. Giá đỡ bằng thép cacbon được phủ một lớp sơn chống ăn mòn epoxy dày.

Bước 5: Lắp ráp linh kiện & gỡ lỗi trước về điện

Công nhân chuyên nghiệp lắp ráp hộp giảm tốc, phốt cơ khí cacbua silic đôi, trục khuấy và chống cuộn dây cánh quạt theo tiêu chuẩn quy trình lắp ráp của Máy khuấy trộn bể chứa nước thải in và nhuộm. Đối với tần số mô hình chuyển đổi, các thông số vận hành VFD cài đặt sẵn phù hợp với sự thay đổi nồng độ nước thải in trong xưởng, kiểm tra mạch hoàn chỉnh.

Bước 6: Thử nghiệm mô phỏng tải nước thải nhuộm tại nhà máy

Mỗi máy khuấy hoàn thiện đều trải qua thử nghiệm mô phỏng liên tục 72 giờ trong lab với nước thải axit-kiềm cao xơ tự pha chế (mô phỏng nước thải in thực tế). Kiểm tra cuộn dây chống sợi hiệu suất, chống rò rỉ bịt kín, tăng nhiệt độ động cơ và giá trị rung để đảm bảo tuân thủ thiết kế tiêu chuẩn trước khi giao hàng.

Bước 7: Đóng gói chống ăn mòn & lô hàng xuất khẩu

Phủ các bộ phận kim loại ngập nước bằng mỡ chống gỉ, bọc các bộ phận lõi bằng màng nhựa chống ẩm; địa điểm bộ thiết bị hoàn chỉnh, bộ phận niêm phong dự phòng và hướng dẫn vận hành vào hộp gỗ dán xuất khẩu để tránh hư hỏng trong quá trình vận chuyển đường biển đường dài cho các dự án in ấn ở nước ngoài.

Bước 8: Hướng dẫn từ xa sau bán hàng và vận hành tại chỗ

Cung cấp hướng dẫn cài đặt video trực tuyến cho tất cả khách hàng; cho đơn đặt hàng số lượng lớn và khu công nghiệp nhuộm lớn ở nước ngoài dự án, bố trí kỹ sư kỹ thuật đến hiện trường để lắp đặt và gỡ lỗi bồn chứa nước thải In nhuộm Đồng thời, Máy trộn khuấy đào tạo người vận hành về các điểm bảo trì hàng ngày nhằm vào môi trường nước thải thuốc nhuộm.

Bước 9: Dịch vụ theo dõi hậu mãi suốt đời

Thực hiện bảo hành toàn bộ máy 1 năm; cung cấp giá thành cung cấp phụ tùng thay thế và dịch vụ nâng cấp kỹ thuật thiết bị trong suốt thời gian sử dụng.

Mục kiểm tra & dữ liệu kiểm tra

1. Kiểm tra chống cuộn dây

Điều kiện thử nghiệm: Nước thải chứa 320mg/L bông & sợi ngắn polyester, chạy liên tục

72h Kết quả kiểm tra: Máy trộn bể chứa nước thải in và nhuộm Cánh quạt cong có độ bám dính sợi không đáng kể; không chặn lưỡi dao, chu kỳ làm sạch ≥7 ngày. Lưỡi thẳng thông thường tích tụ sợi dày trong vòng 24h.

2. Thử nghiệm ngâm chống ăn mòn

Chất lỏng thử nghiệm: PH=4 chất lỏng thuốc nhuộm có tính axit & PH=12 chất lỏng phụ có tính kiềm, ngâm 30 ngày

● Trục SUS316L: Không bị ăn mòn rỗ, bề mặt nguyên vẹn

● Trục SUS304: Chỉ đổi màu nhẹ khi mẫu thép cacbon có hàm lượng clorua cao rõ ràng đã bị rỉ sét và ăn mòn trong cùng điều kiện.

3. Kiểm tra rò rỉ niêm phong

Chạy ngập hoàn toàn trong 168 giờ dưới nước thải thuốc nhuộm có chứa các hạt mịn sắc tố Con dấu cacbua silic đôi Máy khuấy trộn bể chứa nước thải in và nhuộm: Không rò rỉ chất lỏng ở vị trí trục.

4. Kiểm tra tải và tăng nhiệt độ động cơ

Hoạt động liên tục ở chế độ đầy tải trong môi trường bùn nhuộm có độ nhớt cao Nhiệt độ động cơ tăng 38K, trong phạm vi loại F tiêu chuẩn cách nhiệt; không có báo động quá nhiệt.

5. Kiểm tra tính đồng nhất của việc trộn

Lấy mẫu 5 vị trí bể sau 30 phút vận hành, phát hiện chênh lệch nồng độ thuốc Lỗi nồng độ ≤ ± 4,2%, đáp ứng đầy đủ yêu cầu đồng nhất hóa liều lượng nước thải in ấn.

6. Phát hiện mức tiêu thụ điện năng

Cùng thể tích bể và hiệu quả trộn Tỷ lệ tiết kiệm năng lượng máy khuấy của chúng tôi: 21%~26% so với máy trộn thông thường thông thường.

7. Kiểm tra độ rung

Tốc độ chạy định mức, giá trị rung 2,1mm/s, hoạt động ổn định mà không bị rung lắc bất thường.

Chính sách kiểm tra chất lượng và mẫu

1. Tiêu chuẩn kiểm tra chất lượng toàn bộ quy trình

(1) Kiểm tra nguyên liệu đầu vào

Tất cả thép không gỉ, các bộ phận bịt kín và động cơ đều được kiểm tra giấy chứng nhận vật liệu; các bộ phận chìm chính đã vượt qua kiểm tra điểm ngâm axit-bazơ trước khi bảo quản, vật liệu không đủ tiêu chuẩn đều bị từ chối trực tiếp.

(2) Kiểm tra bán thành phẩm

Kiểm tra độ chính xác gia công trục, dung sai kích thước bánh công tác và hiệu quả xử lý chống ăn mòn bề mặt trong quá trình sản xuất.

(3) Kiểm tra nhà máy thành phẩm

Mỗi đơn vị hoàn thành thử nghiệm tải nước thải in mô phỏng trong 72 giờ bao gồm chống cuộn dây, bịt kín, tăng nhiệt độ và hiệu suất trộn trước khi giao hàng; đưa ra báo cáo kiểm tra nhà máy.

(4) Kiểm tra ngẫu nhiên tại chỗ đối với đơn hàng số lượng lớn

Lấy mẫu ngẫu nhiên 5% từ mỗi lô để kiểm tra hiệu suất lặp lại nhằm ổn định chất lượng tổng thể.

2. Chính sách dịch vụ mẫu

● Không có mẫu máy thành phẩm miễn phí

Máy khuấy hoàn chỉnh không thể được cung cấp miễn phí do sản xuất cánh quạt đặc biệt và chống ăn mòn tùy chỉnh chi phí
