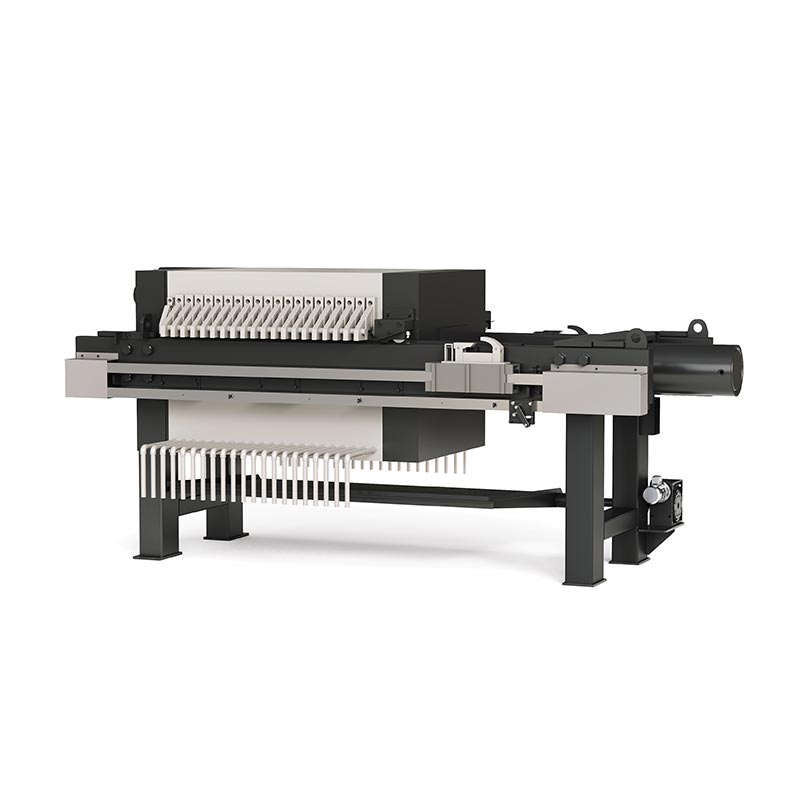

Máy ép lọc buồng nước thải thành phố

SINOU, nhà sản xuất và nhà cung cấp đáng tin cậy từ Trung Quốc, cung cấp Máy ép lọc buồng nước thải thành phố chuyên nghiệp cho khách hàng toàn cầu. Thiết bị này được phát triển đặc biệt cho bùn đô thị có hàm lượng hữu cơ cao, mịn hạt và độ nhớt cao.

Nó sử dụng các tấm lọc buồng cường độ cao và hệ thống thủy lực ổn định để thực hiện triệt để tách chất rắn-lỏng, giảm đáng kể khối lượng bùn và giảm chi phí xử lý. Toàn bộ máy hỗ trợ đầy đủ vận hành tự động bao gồm đóng đĩa, nạp, lọc, kéo đĩa và xả bánh, với thao tác đơn giản bảo trì và hoạt động ổn định.

Chúng tôi cung cấp khu vực lọc tùy chỉnh, kích thước tấm và chế độ điều khiển để đáp ứng khác nhau năng lực xử lý nước thải đô thị và điều kiện khu vực.

Chi tiết sản phẩm

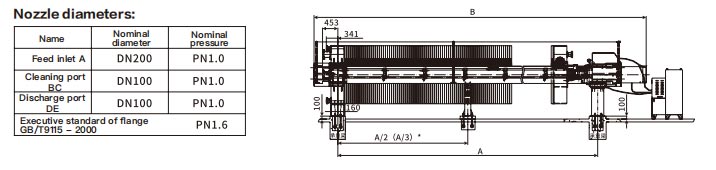

1. Đặc điểm kỹ thuật vòi phun và đường ống

● Đầu vào A: DN200, Áp suất danh định PN1.0

● Cổng vệ sinh BC: DN100, Áp suất danh nghĩa PN1.0

● Cổng xả DE: DN100, Áp suất danh định PN1.0

● Tiêu chuẩn mặt bích: GB/T9115-2000, PN1.6

● Đầu vào nạp cỡ lớn đảm bảo nạp bùn đô thị có hàm lượng chất rắn cao một cách trơn tru, tránh hiệu quả tắc nghẽn khi hoạt động liên tục trong thời gian dài. Cổng làm sạch và xả được tiêu chuẩn hóa tạo nên đường ống bảo trì và xả cặn thuận tiện hơn.

2. Chi tiết kích thước kết cấu

● Kích thước lắp đặt mặt trước: 453mm / 341mm

● Chiều cao tâm đầu nạp: 160mm

● Chiều cao đỡ đáy: 100mm

● Khoảng cách bước chân: A; Chiều dài tổng thể: B

● Vị trí hỗ trợ trung gian: A/2 (A/3) dành cho model cỡ lớn

● Bố trí chiều cao hợp lý phù hợp với không gian lắp đặt nhà máy xử lý nước thải thông thường. Hỗ trợ trung gian đa điểm tăng cường độ ổn định của khung, ngăn ngừa biến dạng trong điều kiện làm việc tải nặng lâu dài.

3. Các thông số kỹ thuật cốt lõi (Từ bản vẽ và điều kiện làm việc của thành phố)

● Áp suất lọc: .60,6MPa

● Nhiệt độ làm việc: -10~90oC

● Áp suất bảo vệ thủy lực tối đa: 29MPa

● Áp suất nén thủy lực tối đa: 25MPa

● Hành trình hiệu quả tối đa của xi lanh dầu: 750mm

● Đường kính danh nghĩa của xi lanh dầu nén: 320mm

● Công suất động cơ trạm thủy lực: 4.0+2.2KW

● Hệ thống thủy lực ổn định áp suất cao mang lại lực ép lâu dài, thích hợp cho việc khử nước liên tục 24 giờ bùn thải đô thị có hàm lượng chất hữu cơ cao và các hạt mịn.

4. Chi tiết thiết kế vật liệu & kết cấu

● Tấm lọc: Tấm lọc buồng bằng polypropylen được gia cố, chịu áp lực cao, chống lão hóa, không dễ bị hư hỏng biến dạng dưới sự ăn mòn bùn thành phố thời gian dài.

● Khung: Khung thép carbon chịu lực được xử lý sơn chống rỉ, khả năng chịu tải mạnh, tổng thể ổn định cấu trúc.

● Vải lọc: Vải lọc chống tắc đặc biệt dành cho bùn thải đô thị, khả năng thấm nước cao, không dễ bị tắc nghẽn bởi các hạt hữu cơ mịn.

● Hệ thống thủy lực: Các bộ phận thủy lực kín, áp suất đầu ra ổn định, tỷ lệ hỏng hóc thấp.

5. Chi tiết quy trình làm việc

● Hệ thống thủy lực nén chặt các tấm lọc tạo thành buồng lọc kín.

● Bùn đô thị được bơm vào các buồng thông qua đầu vào cấp liệu cỡ lớn DN200.

● Dưới áp suất lọc ổn định, quá trình tách chất rắn-lỏng được thực hiện; dịch lọc chảy ra qua cổng xả.

● Sau khi lọc, các tấm lọc sẽ tự động được mở ra, bánh lọc khô rơi ra.

● Việc vệ sinh thường xuyên thông qua các cổng vệ sinh giúp thiết bị hoạt động trơn tru trong thời gian dài.

6. Điểm nổi bật về thiết kế theo định hướng thành phố

● Đầu vào nạp cỡ lớn thích ứng với bùn đô thị có độ nhớt cao

● Thiết kế khung đa hỗ trợ để hoạt động liên tục trong thời gian dài

● Cấu trúc ít phải bảo trì, giảm chi phí vận hành nhà máy xử lý nước thải

Cổng được tiêu chuẩn hóa để dễ dàng kết nối với hệ thống đường ống xử lý nước thải

Thông số kỹ thuật

Ghi chú:Các mục có "*" nghĩa là có một cặp giá đỡ trung gian.

※ Các thông số này chỉ dành cho tham khảo lựa chọn model; để biết dữ liệu chính xác, vui lòng tham khảo bản vẽ được cung cấp.

Nguyên tắc làm việc

Máy ép lọc buồng nước thải thành phố áp dụng nguyên lý lọc nén thủy lực + cấp áp lực để thực hiện phân tách chất lỏng-rắn hiệu quả của bùn thải đô thị, hoàn thành trong bốn bước liên tục.

1. Nén tấm lọc và hình thành buồng

Hệ thống thủy lực dẫn động xi lanh dầu đẩy tấm đuôi về phía trước, nén chặt toàn bộ buồng lọc tấm giữa tấm đầu và tấm đuôi. Buồng lọc rỗng kín được hình thành giữa bộ lọc liền kề tấm, cung cấp không gian kín để lọc bùn.

2. Cấp bùn & lọc ban đầu

Bùn đô thị được bơm vào từng buồng lọc thông qua đầu vào cấp liệu DN200 cỡ lớn. Đang cho ăn ổn định áp suất cao, nước trong bùn thấm qua vải lọc và chảy ra khỏi cửa xả chất lỏng, còn các hạt rắn bị chặn bởi vải lọc và tích tụ dần bên trong các buồng tạo thành bánh lọc.

3. Lọc sâu & tạo hình bánh

Khi cho ăn liên tục, bánh lọc sẽ dày dần. Hệ thống thủy lực cao áp duy trì ổn định lực nén để đảm bảo độ kín của tấm lọc. Các hạt hữu cơ mịn và chất rắn lơ lửng trong đô thị Bùn được giữ lại hoàn toàn, đạt được khả năng khử nước triệt để dưới áp suất không đổi.

4. Tự động kéo đĩa & xả bánh lọc

Sau khi lọc xong, hệ thống thủy lực sẽ rút xi lanh dầu. Thiết bị kéo tấm kéo bộ lọc các tấm mở từng cái một. Dưới trọng lực, bánh lọc khô đã khử nước sẽ tự động rơi ra, hoàn thành một lần làm việc chu kỳ. Cổng làm sạch được sử dụng để xả cặn thường xuyên nhằm ngăn ngừa tắc nghẽn đường ống.

Cấu trúc lọc áp suất cơ học này được nhắm mục tiêu cao vào bùn đô thị có hàm lượng hạt mịn, hữu cơ cao, có hiệu quả khử nước ổn định, bánh lọc độ ẩm thấp và dịch lọc trong, đáp ứng hoàn hảo nước thải đô thị yêu cầu điều trị.

Những lưu ý khi sử dụng máy ép lọc buồng nước thải thành phố

1. Biện pháp phòng ngừa trước khi vận hành

● Trước khi khởi động Máy ép bộ lọc buồng nước thải thành phố, hãy kiểm tra xem tất cả các tấm lọc có được sắp xếp gọn gàng và không. vải lọc phẳng, nguyên vẹn và không bị gấp khúc, hư hỏng để tránh hiện tượng rò rỉ bùn.

● Kiểm tra mức dầu thủy lực, chất lượng dầu và độ kín đường ống của Máy ép lọc; bổ sung dầu hoặc thay thế nếu xấu đi.

● Xác nhận áp suất bơm cấp liệu ổn định; không khởi động thiết bị khi không có tải trong thời gian dài.

● Kiểm tra hệ thống điều khiển điện, cảm biến và chức năng dừng khẩn cấp để đảm bảo hoạt động bình thường.

● Đảm bảo tất cả các cổng làm sạch và cổng xả không bị cản trở trước khi cấp bùn đô thị.

2. Phòng ngừa trong quá trình vận hành

● Kiểm soát áp suất cấp liệu một cách nghiêm ngặt trong phạm vi định mức (.60,6MPa) để tránh áp suất quá cao gây hư hỏng tấm lọc và vải lọc của Máy ép lọc.

● Không nạp tạp chất quá khổ, mảnh vụn cứng hoặc hạt lớn để tránh chặn đầu vào hoặc đầu nạp DN200 làm xước tấm lọc của thiết bị.

● Giám sát nồng độ bùn; thêm chất keo tụ hợp lý cho bùn đô thị có hàm lượng hữu cơ cao để cải thiện khả năng lọc hiệu quả.

● Duy trì hoạt động liên tục và ổn định; tránh khởi động thường xuyên, ảnh hưởng đến độ ổn định của quá trình khử nước.

● Quan sát sự thay đổi áp suất và tình trạng lọc trong thời gian thực; ngừng hoạt động ngay lập tức nếu rò rỉ hoặc bất thường áp suất xảy ra.

● Không chạm vào các bộ phận chuyển động như xe đẩy có tấm kéo, xích và bánh răng trong quá trình chạy tự động.

3. Phòng ngừa sau vận hành và bảo trì hàng ngày

● Làm sạch vải lọc, buồng lọc và tất cả các cổng của Bộ lọc Nhấn kỹ sau mỗi mẻ để loại bỏ Bùn thải đô thị còn sót lại và bụi bẩn hữu cơ, ngăn ngừa tắc nghẽn và mùi hôi.

● Giữ hệ thống thủy lực sạch sẽ, ngăn chặn nước thải xâm nhập vào dầu thủy lực để tránh ăn mòn linh kiện.

● Thường xuyên kiểm tra khung, bu lông và giá đỡ; Siết chặt các bộ phận lỏng lẻo để duy trì sự ổn định về cấu trúc của thiết bị.

● Thay thế vải lọc bị mòn và các gioăng bị lão hóa kịp thời để đảm bảo hoạt động ổn định lâu dài của Hệ thống thoát nước thành phố Máy ép buồng lọc.

● Giữ thiết bị khô ráo và thông thoáng; không để nước thải ăn mòn ngâm khung lâu.

4. Biện pháp phòng ngừa về an toàn và sử dụng lâu dài

● Tuân thủ nghiêm ngặt các quy định về an toàn điện; cắt nguồn điện trong quá trình bảo trì Máy ép lọc.

● Không tự ý điều chỉnh áp suất thủy lực và các thông số chương trình mà không có hướng dẫn chuyên môn.

● Hoạt động trong phạm vi nhiệt độ làm việc từ -10oC ~ 90oC; tránh hoạt động quá nhiệt độ.

● Để ngừng hoạt động trong thời gian dài, hãy vệ sinh kỹ lưỡng tất cả các bộ phận, xả hết nước còn sót lại và xử lý chống gỉ.

Tại sao chọn SINOU?

1. Thiết kế tùy chỉnh theo định hướng thành phố chuyên nghiệp

Máy ép lọc buồng nước thải đô thị của chúng tôi được tối ưu hóa đặc biệt cho đô thị có hàm lượng hữu cơ cao, hạt mịn và nhớt. bùn thải. Đầu vào cấp liệu DN200 cỡ lớn và các kênh dòng chảy mở rộng ngăn ngừa tắc nghẽn một cách hiệu quả, một cách hoàn hảo phù hợp với đặc điểm làm việc của các nhà máy xử lý nước thải đô thị.

2. Hiệu suất ổn định ở áp suất cao và hiệu quả khử nước đáng tin cậy

Được trang bị hệ thống thủy lực áp suất cao (áp suất nén tối đa 25MPa), sản phẩm của chúng tôi duy trì ổn định lực ép cho hoạt động liên tục 24 giờ. Nó đảm bảo bánh lọc có độ ẩm thấp và dịch lọc trong, giúp nhà máy xử lý nước thải đáp ứng đều đặn các tiêu chuẩn xả thải nghiêm ngặt ra môi trường.

3. Chất liệu bền bỉ và tuổi thọ lâu dài

Chúng tôi sử dụng các tấm lọc polypropylen được gia cố dày và khung thép chống ăn mòn hạng nặng cho sản phẩm. Toàn bộ máy chống ăn mòn bùn và biến dạng cấu trúc, giảm đáng kể việc thay thế và bảo trì chi phí trong các dự án dài hạn của thành phố.

4. Vận hành hoàn toàn tự động và tiết kiệm nhân công

Máy ép lọc của chúng tôi hỗ trợ điều khiển tự động PLC thông minh, bao gồm đóng tấm, cấp liệu, lọc, tấm kéo và xả bánh. Nó làm giảm sự can thiệp thủ công, giảm chi phí lao động và cải thiện nước thải tổng thể hiệu quả điều trị.

5. Kiểm tra chất lượng nghiêm ngặt và sản xuất tiêu chuẩn hóa

Mỗi sản phẩm đều trải qua quá trình kiểm tra áp suất đầy tải, kiểm tra độ kín và kiểm tra an toàn điện trước khi giao hàng. Tất cả sản phẩm tuân thủ các tiêu chuẩn công nghiệp quốc tế, có báo cáo thử nghiệm và chứng nhận đầy đủ.

6. Hỗ trợ sau bán hàng & trải nghiệm dự án hoàn chỉnh

Chúng tôi có kinh nghiệm thực tế phong phú trong các dự án xử lý nước thải đô thị trên toàn thế giới. Chúng tôi cung cấp hướng dẫn cài đặt tại chỗ, đào tạo vận hành, cung cấp phụ tùng thay thế và dịch vụ hậu mãi kỹ thuật dài hạn cho Máy ép lọc.

7. Giải pháp hiệu quả và hoàn thiện về chi phí

So với máy ép màng lọc, máy ép lọc của chúng tôi có chi phí mua và vận hành thấp hơn, hiệu suất ổn định và bảo trì đơn giản hơn. Đây là giải pháp tách chất lỏng rắn hiệu quả nhất cho nước thải đô thị điều trị.

Chính sách mẫu

Chúng tôi KHÔNG cung cấp mẫu hoặc máy dùng thử. Máy ép lọc buồng nước thải thành phố của chúng tôi thuộc về thiết bị công nghiệp quy mô lớn với khối lượng lớn, trọng lượng nặng, chi phí sản xuất cao và cấu hình tùy chỉnh. Nó không thể được sản xuất hoặc vận chuyển dưới dạng một mẫu nhỏ.

Để xác nhận chất lượng, bạn có thể kiểm tra của chúng tôi:

● Chứng nhận CE

● Báo cáo thử nghiệm UL 508

● Video sản xuất tại nhà máy

● Video vận hành tại chỗ

● Các trường hợp dự án nước thải đô thị đã hoàn thành

● Kiểm tra của bên thứ ba trước khi giao hàng

Chúng tôi hỗ trợ kiểm tra tại nhà máy, kiểm tra phát sóng trực tuyến và kiểm tra của bên thứ ba để đảm bảo sản phẩm chất lượng đáp ứng yêu cầu dự án của bạn.

Các vấn đề và giải pháp thường gặp

1. Rò rỉ bùn giữa các tấm lọc

● Nguyên nhân: Vải lọc bị gấp hoặc hư hỏng; tấm lọc chưa đóng kín hoàn toàn; áp lực cho ăn quá cao.
● Giải pháp: Lắp lại miếng vải lọc cho phẳng; thay thế vải bị hư hỏng; kiểm tra áp suất thủy lực; giảm áp lực cấp liệu của máy ép lọc.

2. Vải lọc hoặc cổng cấp liệu dễ bị tắc

● Nguyên nhân: Bùn đô thị có các hạt hữu cơ mịn, độ nhớt cao hoặc chất keo tụ không đủ.
● Giải pháp: Thêm chất keo tụ đúng cách; làm sạch vải lọc thường xuyên; sử dụng vải lọc chống tắc đặc biệt cho bộ lọc nhấn.

3. Bánh lọc có độ ẩm quá cao

● Nguyên nhân: Áp suất ép không đủ; thời gian lọc ngắn; vải lọc bị tắc hoặc mòn.
● Giải pháp: Tăng áp lực làm việc; kéo dài thời gian lọc; làm sạch hoặc thay thế vải lọc nước thải thành phố Máy ép buồng lọc.

4. Lọc đục và không trong

● Nguyên nhân: Vải lọc bị hỏng; niêm phong thất bại; tấm lọc bị hỏng.
● Giải pháp: Thay vải lọc bị hỏng; kiểm tra các bộ phận niêm phong; sửa chữa hoặc thay thế tấm lọc của máy ép lọc.

5. Hệ thống thủy lực không có áp suất hoặc hoạt động chậm

● Nguyên nhân: Mức dầu thủy lực thấp; rò rỉ dầu; bộ phận thủy lực bị mòn hoặc bị lỗi.
● Giải pháp: Bổ sung dầu thủy lực; kiểm tra và sửa chữa rò rỉ; thay thế các bộ phận bị lỗi của máy ép lọc.

6. Tự động vận hành bất thường hoặc bị kẹt chu kỳ

● Nguyên nhân: Cảm biến bị lệch; lỗi tham số chương trình; nguồn điện không ổn định.
● Giải pháp: Điều chỉnh vị trí cảm biến; thiết lập lại chương trình điều khiển; đảm bảo điện áp ổn định cho máy ép lọc.

7. Bánh lọc khó tự động rơi

● Nguyên nhân: Bùn quá dính; hiệu quả khử nước thấp; vải lọc lão hóa.
● Giải pháp: Tối ưu hóa hiệu quả keo tụ; kéo dài thời gian ép; thay vải lọc chống dính của máy ép lọc.

8. Tiếng ồn hoặc độ rung của thiết bị quá lớn

● Nguyên nhân: Nền không bằng phẳng; bu lông bị lỏng; các bộ phận chuyển động được bôi trơn kém.
● Giải pháp: San phẳng mặt bằng lắp đặt; siết chặt các bu lông cố định; bôi trơn các bộ phận chuyển động của máy ép lọc.

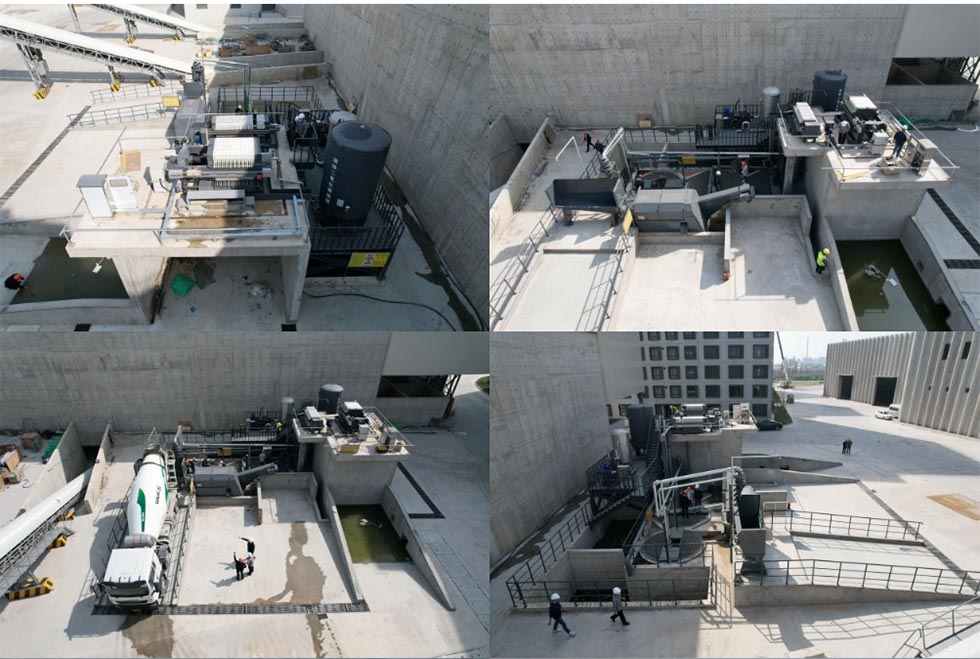

Trường hợp dự án: Tập đoàn xây dựng CITIRAISE Thượng Hải Công ty TNHH Vật liệu xây dựng mới Lishui

1. Bối cảnh dự án

Tập đoàn xây dựng CITIRAISE Thượng Hải Vật liệu xây dựng mới Công ty TNHH Lishui là doanh nghiệp chủ chốt tham gia vào lĩnh vực đúc sẵn cấu kiện bê tông, bê tông thương phẩm và sản xuất vật liệu xây dựng mới. Trong quá trình sản xuất quy mô lớn, một lượng lớn bùn xây dựng, nước thải bê tông và cặn trộn được tạo ra, có độ nhớt cao, các hạt mịn và yêu cầu cao về xả thải bảo vệ môi trường. Khách hàng cần ổn định, giải pháp tách chất lỏng rắn hiệu quả và hoàn toàn tự động để đáp ứng yêu cầu bảo vệ môi trường tại chỗ và nhu cầu sản xuất.

2. Giải pháp thiết bị

Chúng tôi đã cung cấp Máy ép lọc buồng nước thải thành phố tùy chỉnh cho khách hàng, được tối ưu hóa đặc biệt cho vữa xây dựng và bê tông.

● Cấu trúc buồng lọc ổn định, thích hợp cho hoạt động liên tục trong thời gian dài

● Cổng nạp cỡ lớn và thiết kế chống tắc nghẽn để tránh tắc nghẽn do các hạt mịn gây ra

● Điều khiển hoàn toàn tự động để giảm thao tác thủ công

● Hiệu quả khử nước ổn định, độ ẩm bánh lọc thấp, thuận tiện cho việc vận chuyển và xử lý

3. Kết quả dự án

1. Thực hiện tách chất lỏng rắn hiệu quả; lọc sạch và có thể tái sử dụng, đáp ứng tiêu chuẩn xả thải ra môi trường

2. Bánh lọc giảm độ ẩm hiệu quả, thể tích giảm đáng kể, giảm chi phí xử lý

3. Hoạt động ổn định 24/24, phù hợp với nhịp độ sản xuất cường độ cao của cơ sở VLXD

4. Vận hành đơn giản và tỷ lệ thất bại thấp, được khách hàng công nhận và bảo vệ môi trường phòng ban

4. Giá trị dự án

Dự án này cho thấy máy ép lọc của chúng tôi có khả năng thích ứng và ổn định tuyệt vời trong các kịch bản xây dựng, cấu kiện đúc sẵn và sản xuất bê tông thương mại. Nó giúp vật liệu xây dựng lớn doanh nghiệp đạt được sản xuất xanh, giảm áp lực môi trường và nâng cao lợi ích kinh tế.
