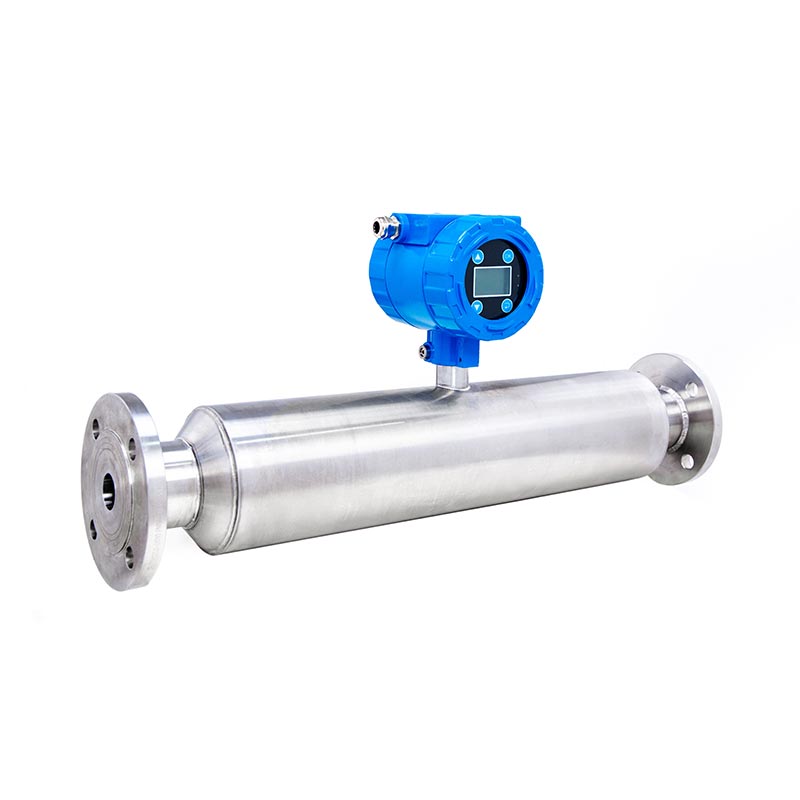

Máy đo nồng độ bùn đường ống công nghiệp có độ chính xác cao cho dự án xử lý bùn thải nước thải

SINOU là nhà sản xuất chuyên dụng các thiết bị giám sát môi trường trực tuyến, cung cấp các thiết bị có độ chính xác cao tùy chỉnh Máy đo nồng độ bùn đường ống công nghiệp cho dự án xử lý bùn thải nước thải cho nước thải đô thị toàn cầu nhà máy, trạm xử lý nước thải mạ điện và doanh nghiệp xử lý chất thải công nghiệp.

Phát triển nhắm mục tiêu hỗn hợp Bùn chứa tạp chất hữu cơ, bùn mịn và chất keo tụ còn sót lại từ quá trình xử lý nước thải, tất cả đều được làm ướt các bộ phận sử dụng thép không gỉ SUS304 tiêu chuẩn với khả năng tùy chỉnh 316L/Titanium tùy chọn cho nước thải ăn mòn; Tín hiệu kép 4~20mA và RS485 thời gian thực kết nối tủ PLC trung tâm nước thải để điều chỉnh tần số bơm bùn và chất keo tụ thêm khối lượng tự động.

Đường kính ống, phạm vi đo và mức độ chống cháy nổ có thể tùy chỉnh để xây dựng hệ thống xử lý bùn khép kín thông minh để xử lý nước thải toàn bộ quy trình.

Máy đo nồng độ bùn đường ống công nghiệp có độ chính xác cao là gì？

Máy đo nồng độ bùn đường ống công nghiệp có độ chính xác cao cho dự án xử lý bùn thải nước thải là một công cụ giám sát trực tuyến nội tuyến chuyên nghiệp được phát triển độc lập bởi SINOU, được tùy chỉnh đặc biệt cho phát hiện liên tục nồng độ bùn toàn bộ quá trình của các nhà máy xử lý nước thải đô thị, nước thải hóa chất công nghiệp trạm và các dự án kỹ thuật xử lý bùn thải môi trường khác nhau.

Khác với kiểu chèn phổ quát cảm biến nồng độ trên thị trường, nó được thiết kế dưới dạng cấu trúc tích hợp đường ống xuyên suốt mặt bích gắn trực tiếp trên đường ống vận chuyển bùn, áp dụng nguyên lý phát hiện siêu âm phi hạt nhân được tối ưu hóa không có nguy cơ phóng xạ, thực hiện kiểm tra hàm lượng chất rắn trực tuyến theo thời gian thực không bị gián đoạn của bùn hoạt tính, bùn đặc, bùn dư và bùn hữu cơ hỗn hợp chứa bùn mịn, xơ nổi và cặn chất keo tụ bên trong đường ống nước thải.

1. Định hướng thiết kế cốt lõi & Mục đích thiết kế

Máy đo nồng độ bùn đường ống công nghiệp có độ chính xác cao cho dự án xử lý bùn thải nước thải này là nhắm mục tiêu phù hợp vào các vấn đề khó khăn của ngành xử lý bùn thải: bọt được tạo ra bằng quá trình sục khí sinh hóa, bám dính bùn hữu cơ, biến động nồng độ không ổn định do cặn bùn và tắc nghẽn đường ống thường xuyên.

Nó được phát triển để thay thế chế độ lấy mẫu thủ công và thử nghiệm trong phòng thí nghiệm truyền thống, tiêu chuẩn đầu ra 4 ~ 20mA và Tín hiệu số RS485 gắn vào tủ điều khiển PLC trung tâm nhà máy xử lý nước thải, tự động liên kết bơm cấp bùn có tần số thay đổi và hệ thống định lượng chất keo tụ tự động để tạo ra bùn thông minh khép kín kiểm soát xử lý, ổn định chất lượng khử nước bùn, cắt giảm mức tiêu thụ hóa chất và chi phí bảo trì thủ công hàng ngày cho các dự án xử lý nước thải.

2. Giới thiệu cơ chế làm việc

Công nghệ đo lõi được nâng cấp phát hiện suy giảm âm thanh siêu âm. Khi bùn thải liên tục chảy qua khoang đo đầy lỗ của thiết bị, đầu dò siêu âm bên trong tích hợp truyền sóng siêu âm có tần số cố định vào môi trường chảy; các hạt hữu cơ lơ lửng, phù sa và bong bóng vi mô bên trong bùn hấp thụ và phân tán năng lượng siêu âm, chip tích hợp có độ chính xác cao tính toán bùn theo thời gian thực giá trị nồng độ chất rắn bằng cách phân tích mức độ suy giảm tốc độ âm thanh, với nhiệt độ độc lập & chương trình bù áp suất được hiệu chuẩn trước trong quá trình sản xuất để loại bỏ lỗi đo do phương tiện mang lại biến động nhiệt độ và áp suất đường ống.

Tối ưu hóa thuật toán chống nhiễu tự học tối ưu tự động lọc nhiễu loạn từ các vi bọt sục khí và sợi hữu cơ nhỏ duy nhất có trong bùn thải, đảm bảo lâu dài độ chính xác đo ổn định trong điều kiện làm việc nước thải phức tạp.

3. Thành phần kết cấu và vật liệu

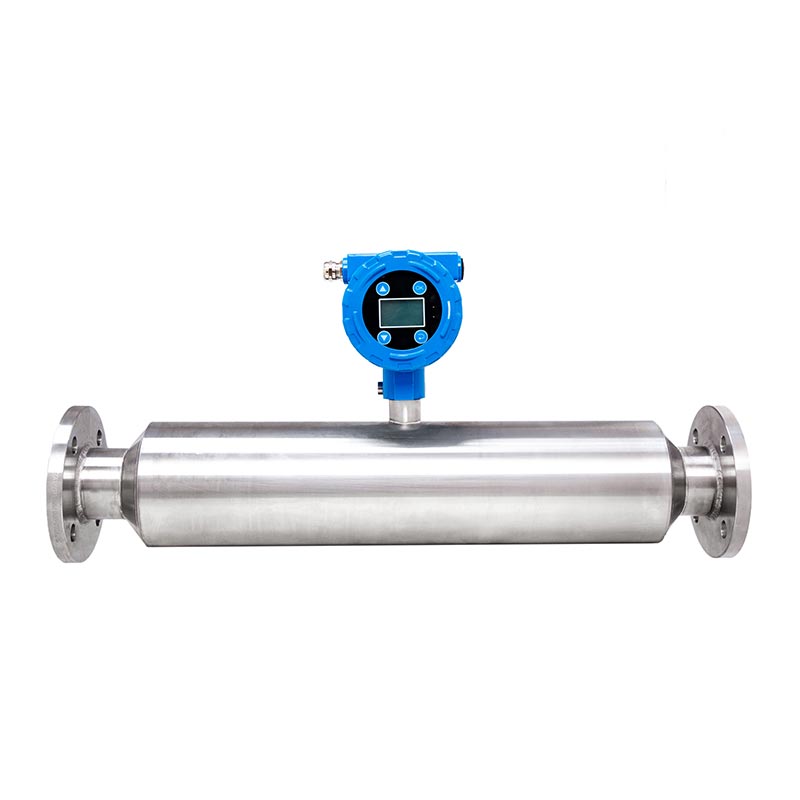

● Thân ống đo chính: Cấu trúc đường ống liền mạch hoàn toàn thẳng không có góc chết bên trong, tiêu chuẩn thép không gỉ SUS304 dày làm vật liệu ướt mặc định, tùy chỉnh SUS316L hoặc hợp kim titan tùy chọn cho bùn thải công nghiệp có tính axit cao, kiềm cao, dầu ăn mòn; tường bên trong có sẵn để đánh bóng tốt hoặc đánh bóng siêu gương để giảm sự bám dính của bùn hữu cơ và lắng đọng trầm tích bên trong kênh dòng chảy.

● Cụm máy phát tích hợp hàng đầu: Vỏ máy phát màn hình kỹ thuật số chống bụi và chống nước theo tiêu chuẩn IP65, đúc vỏ nhôm tiêu chuẩn, vỏ chống ăn mòn hoàn toàn bằng thép không gỉ tùy chọn và Ex d chống cháy nổ tùy chỉnh vỏ xưởng hóa chất có khí độc hại dễ bay hơi; được trang bị màn hình tập trung thời gian thực LED cục bộ màn hình và mô-đun truyền dữ liệu đám mây tùy chọn để lưu trữ và xuất dữ liệu lịch sử từ xa.

● Lõi cảm biến chính xác tích hợp: Thành phần cảm biến siêu âm được nhúng hoàn toàn được lắp ráp sẵn bên trong khoang ống, tất cả linh kiện điện tử vượt qua bài kiểm tra lão hóa ở nhiệt độ cao-thấp trước khi lắp ráp để cải thiện khả năng thích ứng với môi trường.

4. Kịch bản ứng dụng chính

Nó được lắp đặt rộng rãi trên đường ống bùn hoạt tính hồi lưu, đường ống thoát chất làm đặc, đường ống cấp nước khử nước của các nhà máy xử lý nước thải sinh hoạt đô thị, cũng như đường ống vận chuyển bùn dư của mạ điện, sản xuất thực phẩm, trạm xử lý nước thải hóa chất tinh khiết và dự án nạo vét bùn sông tập trung, phục vụ Giám sát nồng độ bùn toàn chuỗi từ quá trình làm đặc bùn, vận chuyển đến xử lý khử nước cuối cùng.

5. Giá trị chức năng cốt lõi cho người dùng cuối

Hủy bỏ việc lấy mẫu thủ công lặp đi lặp lại hàng ngày và kiểm tra mật độ phòng thí nghiệm, tiết kiệm đáng kể chi phí nhân công thử nghiệm tại chỗ;

Thực hiện điều chỉnh tốc độ bơm tự động theo nồng độ thời gian thực, tỷ lệ tắc nghẽn đường ống thấp hơn trên 70% và giảm mất mát khi tắt máy thường xuyên;

Kiểm soát liều lượng chất keo tụ tự động thông minh giúp giảm mức tiêu thụ chất keo tụ từ 16% ~ 26%, cắt giảm sản lượng chi phí vận hành nhà máy xử lý nước thải;

Việc cung cấp bùn ổn định giúp cải thiện tính nhất quán khử nước của máy ép lọc đai sau xử lý, giảm độ ẩm của thải bùn và giảm chi phí vận chuyển và chôn lấp bùn tiếp theo.

6. Tiêu chuẩn trình độ

Tất cả các máy đo nồng độ đã hoàn thành đều đạt chứng nhận an toàn điện & EMC CE và chứng nhận hệ thống quản lý chất lượng ISO, hoàn chỉnh tài liệu chứng nhận có sẵn cho đấu thầu dự án ở nước ngoài, thủ tục hải quan xuất khẩu và chính thức của bên thứ ba kiểm tra.

Cách chọn

1. Xác nhận đặc tính bùn trung bình và chọn vật liệu ướt

● Bùn thải sinh hoạt đô thị (Trung tính, ăn mòn thấp, ít dầu mỡ hữu cơ, pH 6~9)

Chọn phiên bản làm ướt bằng thép không gỉ SUS304 dày tiêu chuẩn, tiết kiệm chi phí, phù hợp với bùn hoạt tính thông thường, bùn hồi lưu và bùn đặc của nhà máy xử lý nước thải đô thị.

● Bùn thải công nghiệp hóa chất/mạ điện (ăn mòn axit/kiềm, hàm lượng clorua cao, cặn dầu, pH 1~5 hoặc 10~14)

Thân làm ướt bằng thép không gỉ hoặc hợp kim Titan SUS316L tùy chỉnh để chống ăn mòn mạnh mẽ, tránh hóa chất lâu dài xói mòn và ăn mòn rỗ.

● Bùn dầu có độ nhớt cao từ nước thải thực phẩm và dược phẩm

Nâng cấp thành bên trong lên phương pháp xử lý đánh bóng siêu gương để giảm độ bám dính hữu cơ và rút ngắn chu kỳ bảo trì.

2. Xác nhận phạm vi nồng độ làm việc và cấp độ chính xác

● Bùn hồi lưu sinh hóa nồng độ thấp (0~5wt%): Chọn dải đo 0~10wt%, độ chính xác ±0,4wt% tiêu chuẩn mô hình; nồng độ làm việc bình thường giữ ở mức 30%~70% toàn thang đo để có độ chính xác tối ưu.

● Bùn đặc trung bình từ bể tập trung (5~30wt%): Phạm vi tiêu chuẩn 0~50wt% (model chính), độ chính xác ± 0,3 ~ 0,4wt%, được sử dụng rộng rãi nhất cho đường ống cấp nước thải khử nước.

● Bùn cô đặc nồng độ cao sau khi làm đặc bùn (30~55wt%): Phạm vi tùy chỉnh 0~55wt% độ chính xác cao phiên bản với thuật toán chống chặn nội bộ được tối ưu hóa.

3. Thông số đường ống phù hợp: Cỡ nòng, áp suất làm việc và nhiệt độ trung bình

(1) Lựa chọn cỡ nòng mặt bích

● Đường ống nhà máy xử lý nước thải thông thường: Mặt bích tiêu chuẩn DN65/DN80/DN100 (PN10), phù hợp trực tiếp với bùn dòng chính ống phân phối;

● Đường ống vận chuyển bùn tập trung cỡ nòng lớn: Kích thước mặt bích không chuẩn DN125~DN200 tùy chỉnh theo kích thước đường ống ban đầu của khách hàng.

(2) Phù hợp với áp suất làm việc

● Dòng chảy trọng lực thông thường và cấp liệu bằng bơm áp suất thấp (≤1,0MPa): Mô hình áp suất danh nghĩa tiêu chuẩn 1,0MPa;

● Vận chuyển bùn đường dài với áp suất cao (1,0~1,6MPa): Cấu trúc chịu áp suất cao tùy chỉnh được định mức ở mức 1,6MPa.

(3) Lựa chọn nhiệt độ trung bình

● Bùn thải thông thường (0~75oC): Cấu hình tiêu chuẩn;

● Bùn thải nóng nhiệt độ cao từ ngành công nghiệp hóa chất (75~90oC): Phiên bản bù nhiệt độ cao tùy chỉnh với nâng cấp chip bù nhiệt độ bên trong.

4. Xác định chế độ đầu ra tín hiệu dựa trên hệ thống điều khiển PLC tại chỗ

● Điều khiển tự động cơ bản (chỉ điều chỉnh tốc độ bơm qua tín hiệu analog): Đầu ra đơn tiêu chuẩn 4~20mA, tương thích với tất cả các tủ điều khiển bơm chuyển đổi tần số thông thường của nhà máy xử lý nước thải.

● Điều khiển tập trung thông minh + giám sát dữ liệu đám mây từ xa: 4~20mA + tín hiệu kép RS485 Modbus RTU tùy chọn đầu ra, kết nối hệ thống PLC/SCADA trung tâm để thực hiện tải lên dữ liệu từ xa, xuất báo cáo lịch sử và toàn tuyến điều khiển không người lái.

5. Chọn cấp độ bảo vệ và chống cháy nổ theo môi trường lắp đặt

● Xưởng xử lý nước thải chung trong nhà (độ ẩm bình thường, không có khí dễ cháy): Máy phát nhôm đúc tiêu chuẩn IP65 nhà ở, chống bụi & chống thấm nước cho môi trường nhà xưởng ẩm ướt hàng ngày.

● Lắp đặt đường ống ngoài trời: Giữ kiểu IP65 cộng với vỏ bảo vệ chống mưa ngoài trời tùy chỉnh bổ sung cho máy phát.

● Xưởng xử lý chất thải hóa học có khí dễ cháy dễ bay hơi: Máy phát được chứng nhận chống cháy nổ Ex d tùy chỉnh vỏ (loại chống cháy nổ), đạt chứng nhận tiêu chuẩn chống cháy nổ quốc tế.

6. Danh sách kiểm tra lựa chọn nhanh cho khách hàng

Tại sao chọn Sinou?

1. R&D tùy chỉnh dành riêng cho điều kiện làm việc của bùn thải

Khác với các máy đo nồng độ đa ngành phổ biến trên thị trường, Máy đo nồng độ bùn đường ống công nghiệp có độ chính xác cao cho Dự án xử lý bùn thải của chúng tôi được tối ưu hóa đặc biệt cho hoạt động đô thị bùn, bùn sủi bọt và bùn cặn dầu công nghiệp.

Nâng cấp độc quyền chống bong bóng thông minh thuật toán bù đắp một cách hiệu quả độ lệch phép đo gây ra bởi các bọt khí siêu nhỏ từ quá trình sục khí của bể sinh hóa, một hiện tượng phổ biến điểm đau của ngành; kênh dòng chảy thẳng hoàn toàn không có góc chết bên trong ngăn chặn bùn hữu cơ bám dính và tích tụ bùn, giảm đáng kể khả năng tắc nghẽn đường ống cho các đường xử lý nước thải. Các thông số liên kết tích hợp được lập trình sẵn cho bơm cấp bùn và hệ thống định lượng chất keo tụ tự động, plug-and-play sau khi cài đặt tại hiện trường mà không cần thực hiện thêm công việc lập trình phụ.

2. Vật liệu chống ăn mòn đa cấp phù hợp cho các môi trường nước thải đa dạng

Chúng tôi cung cấp ba thành phần ướt tùy chọn: SUS304 dày tiêu chuẩn cho bùn thải sinh hoạt trung tính, SUS316L cho nước thải công nghiệp axit/kiềm yếu và hợp kim titan để mạ điện có hàm lượng clorua cao ăn mòn mạnh bùn thải.

Thành trong hỗ trợ tùy chỉnh đánh bóng mịn hoặc đánh bóng siêu gương cho dầu có độ nhớt cao bùn, rõ ràng là kéo dài tuổi thọ trong môi trường nước thải ăn mòn phức tạp và giảm phụ tùng thay thế chi phí thay thế trong hoạt động lâu dài.

3. Kiểm tra mô phỏng nhà máy được tiêu chuẩn hóa nghiêm ngặt trước khi giao hàng

Mỗi máy đo nồng độ đã hoàn thành đều vượt qua bài kiểm tra chạy liên tục trong 36 giờ với chất hữu cơ thực sự tự chuẩn bị bùn thải thay vì hiệu chuẩn nước sạch đơn giản.

Đội ngũ QC của chúng tôi kiểm tra độ chính xác của phép đo, khả năng chống nhiễu hiệu suất và độ ổn định liên kết PLC trong môi trường biến động bùn tại chỗ mô phỏng, giảm hiệu quả tỷ lệ lỗi sau khi lắp đặt tại chỗ và giảm khối lượng công việc bảo trì sau bán hàng cho khách hàng.

4. Hoàn thành chứng nhận toàn cầu để xuất khẩu và đấu thầu dự án suôn sẻ

Tất cả các sản phẩm đều được trang bị chứng nhận CE chính thức tuân thủ các tiêu chuẩn EMC & an toàn điện của EU và Chứng nhận hệ thống quản lý chất lượng ISO.

Đầy đủ giấy tờ chứng nhận gốc, báo cáo kiểm định nhà máy có thể được cung cấp miễn phí cho đấu thầu dự án ở nước ngoài, thông quan và kiểm tra có thẩm quyền của bên thứ ba, giúp khách hàng tránh được rủi ro lưu giữ hàng hóa trong quá trình thương mại xuất nhập khẩu quốc tế.

5. Dịch vụ tùy chỉnh toàn diện linh hoạt cho nhu cầu dự án được cá nhân hóa

Đội ngũ kỹ thuật của chúng tôi cung cấp giải pháp khớp thông số trước khi bán hàng miễn phí theo dữ liệu thực tế tại chỗ của khách hàng bao gồm giá trị pH của bùn, phạm vi hàm lượng chất rắn, đường kính đường ống, nhiệt độ trung bình và áp suất làm việc.

Hỗ trợ phạm vi đo tùy chỉnh, thông số mặt bích (DN50~DN200), chế độ đầu ra tín hiệu (4-20mA / RS485 Modbus) và Ex d máy phát chống cháy nổ cho các xưởng xử lý nước thải hóa học có khí dễ bay hơi dễ cháy, hoàn toàn phù hợp dự án xử lý nước thải xây dựng mới hoặc xây dựng lại cũ.

6. Đảm bảo hậu mãi hiệu quả về chi phí và hỗ trợ kỹ thuật chuyên nghiệp

Chúng tôi cung cấp bảo hành máy đầy đủ 1 năm bao gồm các lỗi về chất lượng do sản xuất, thay thế miễn phí phụ tùng bị hư hỏng các bộ phận trong thời gian bảo hành. Tư vấn kỹ thuật trực tuyến miễn phí suốt đời có sẵn quanh năm; video từ xa hướng dẫn cài đặt và gỡ lỗi tham số được cung cấp cho tất cả các đơn đặt hàng, trong khi dịch vụ vận hành tại chỗ có thể được sắp xếp để mua số lượng lớn nhà máy xử lý nước thải đô thị quy mô lớn. Sau khi hết hạn bảo hành, khách hàng có thể mua hàng phụ tùng thay thế theo giá trực tiếp của nhà máy để kiểm soát chi phí vận hành lâu dài của thiết bị.

Mục thử nghiệm sản phẩm & dữ liệu thử nghiệm

1. Kiểm tra nguyên liệu đầu vào

Kiểm tra thành phần vật liệu thép không gỉ: Hàm lượng nguyên tố kim loại SUS304/SUS316L phù hợp với tiêu chuẩn quốc gia, khả năng chống ăn mòn đã vượt qua thử nghiệm ngâm axit-bazơ 72h mà không bị rỗ rõ ràng.

Kiểm tra lão hóa linh kiện điện tử: Máy phát & chip cảm biến chạy liên tục 96h trong môi trường -20oC ~ 70oC, biến động dữ liệu ≤ ± 0,1wt%.

2. Kiểm tra rò rỉ áp suất thủy lực

Model tiêu chuẩn chịu được áp suất làm việc định mức 1,5 lần (1,5MPa) trong 30 phút, không biến dạng, không thấm tường ngoài; phiên bản tùy chỉnh áp suất cao được thử nghiệm ở 2,4MPa, được niêm phong hoàn toàn không rò rỉ.

3. Kiểm tra hiệu chuẩn chính xác

Thử nghiệm với mẫu bùn thải đạt tiêu chuẩn phân loại:

● Độ chính xác toàn dải: ±0,3~0,4wt%; lỗi lặp lại ≤ ± 0,2wt%.

● Nồng độ thấp (1%~10%): sai số＜0,3wt%

● Nồng độ trung bình (10%~40%): sai số＜0,35wt%

● Nồng độ cao (40%~55%): sai số＜0,4wt%

4. Kiểm tra hiệu năng chống nhiễu

Kiểm tra nhiễu bong bóng vi mô: Đưa bọt khí thể tích 5% ~ 12% vào bùn, độ lệch giá trị đo được ≤0,35wt%.

Kiểm tra tạp chất sợi nhỏ: Thêm 0,5% chất xơ hữu cơ, dữ liệu dao động trong phạm vi chính xác cho phép.

5. Kiểm tra mô phỏng tải liên tục

Hoạt động liên tục trong 36 giờ với bùn thải đô thị mô phỏng, tổng độ lệch tích lũy ≤±0,45wt%, đầu ra tín hiệu ổn định 4-20mA/RS485.

6. Kiểm tra cấp độ bảo vệ môi trường

Thử nghiệm bảo vệ IP65: Thử nghiệm chống bụi, bắn nước mà không thấm nước bên trong hoặc đoản mạch.

Model chống cháy nổ: Đạt chứng nhận nổ Ex d theo tiêu chuẩn liên quan.

7. Kiểm tra đầu ra tín hiệu

Lỗi đầu ra hiện tại 4 ~ 20mA ≤ ± 0,5%FS; Lỗi nhận dữ liệu truyền thông RS485 Modbus=0, không mất gói nào trong truyền dẫn có dây ở khoảng cách xa.

8. Kiểm tra ngẫu nhiên tại chỗ thành phẩm

Lấy mẫu ngẫu nhiên 5% cho mỗi lô sản xuất, kiểm tra lại tất cả các mục trên; sản phẩm không đủ tiêu chuẩn bị loại bỏ trực tiếp và được sao chép.
